Канализационные насосные станции. Как работают КНС?

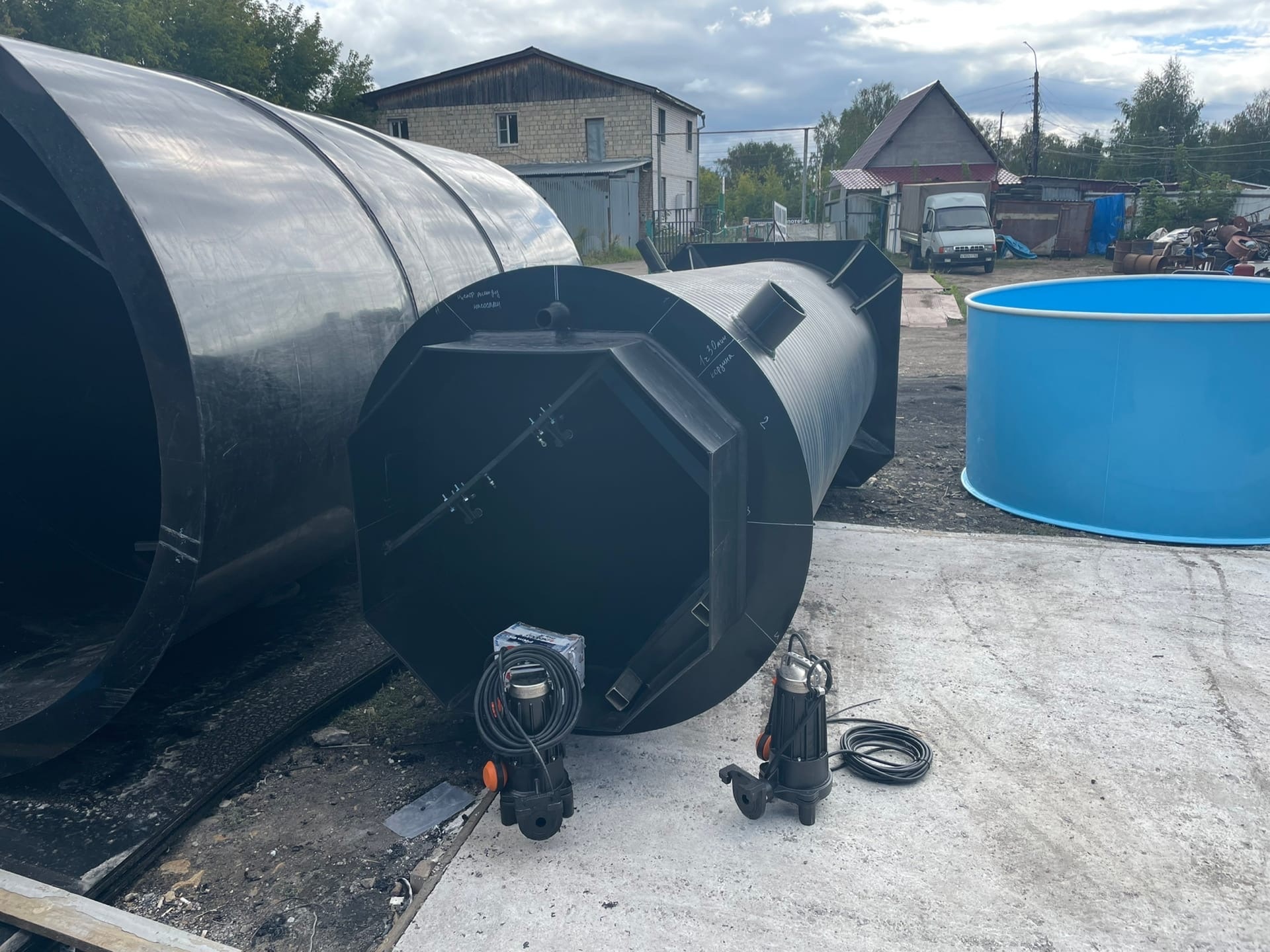

Изготовители предлагают насосное оборудование разных типов и с разной производительностью. Однако все КНС работают по единому принципу. Сбор сточных вод производится в резервуар, в нижней части которого расположено насосное оборудование. Крепление насоса производится с помощью металлических опор, соединенных с трубопроводом. Для обеспечения герметичности соединения используются прокладки.

Конструкция крепления позволяет доставать насос в случае необходимости ремонта или для проведения сервисного и технического обслуживания.

Во время работы насоса стоки поступают по напорному трубопроводу в распределительную камеру, откуда поступают в отводящий трубопровод. Для предупреждения попадания стоков обратно в резервуар устанавливаются задвижки с обратным клапаном, которые закрываются в случае неполной рабочей загрузки насоса. Закрытие задвижек автоматически производится в случае обесточивания системы либо выхода насоса из строя.

Для защиты оборудования от попадания мусора устанавливается мусоросборная корзина, выполняющая функцию фильтра при прохождении сточных вод. Контроль за состоянием оборудования производится с помощью специальных датчиков. Обслуживание КНС производится при помощи обустроенного люка. Также устанавливается лестница для удобства спуска персонала. Технологический люк также используется для подъема насоса и очистки мусоросборника.

Циркуляция воздуха в системе обеспечивается за счет монтажа вентиляционного трубопровода в верхней части корпуса.

Универсальные датчики контролируют работу системы и обеспечивают автоматическое отключение насоса при снижении уровня поступающих стоков.

Предназначение датчиков КНС

Система оснащается четырьмя датчиками, каждый из которых имеет свое предназначение:

1. Нижний датчик используется для контроля уровня жидкости. В случае достижения критической отметки (500 мм) производится автоматическое отключение насоса.
2. Второй контроллер отключает насос при достижении уровня жидкости, заданного вручную при настройке насосной станции.
3. Третий прибор включает резервный насос в случае, если основной насос не справляется с перекачиванием поступающих стоков.
4. Четвертый датчик сообщает о проблемах в работе насосной станции при повышении заданного уровня воды в резервуаре.

Показания приборов контроля выводятся на пульт дистанционного управления (загораются лампочки). При срабатывании аварийного датчика может дополнительно подаваться аудиосигнал.

Пульт управления КНС монтируется в закрывающийся щиток.

Для корректной безаварийной работы канализационной насосной станции требуется правильно рассчитывать мощность оборудования и четко соблюдать рекомендации производителя при монтаже КНС,

Также важно использовать насосы надежных производителей. Мы устанавливаем оборудование известных мировых брендов:

• WILO;
• PEDROLLO;
• ZENIT;
• EBARA;
• GRUNDFOS.

Модели отличаются высокой производительностью, удобством эксплуатации и обслуживания, изготавливаются из долговечных материалов, устойчивых к воздействию агрессивной среды.

Правила установки, наладка и запуск оборудования

Канализационные насосные станции – сложная система, от правильной установки которой зависит корректная работа канализации. Доверять монтаж следует профессионалам, разбирающимся в устройстве системы и обеспечивающим удобство обслуживания канализации.

Монтаж предусматривает следующие этапы:

• обустройство котлована в соответствии с размерами, рекомендованными производителем;
• бетонирование котлована;
• установка насосного оборудования с использованием анкерных креплений, также допустимо частичное бетонирование основания станции;
• монтаж входного и выводного трубопровода;
• монтаж силового кабеля.

После завершения установки специалисты проводят пуско-наладочные работы. Сначала устанавливаются датчики - нижний на высоте 500мм. Высота размещения второго датчика определяется в зависимости от технических параметров системы. Датчик включения резервного насоса и аварийный датчик размещают на уровне среза подводящего трубопровода.

Для проверки корректности работы контроллеров резервуар заполняют чистой водой. Проводится регулировка датчиков, проверяется время включения резервного насоса.

Затем проверяется производительность насосов. Для этого из резервуара полностью откачивают жидкость.

По завершении пуско-наладочных работ составляется акт.

Правильнее заказывать канализационную насосную станцию по индивидуальному проекту. Это позволяет обеспечить максимальную производительность системы, учитывать количество поступающих стоков и прочие параметры.
